Opis

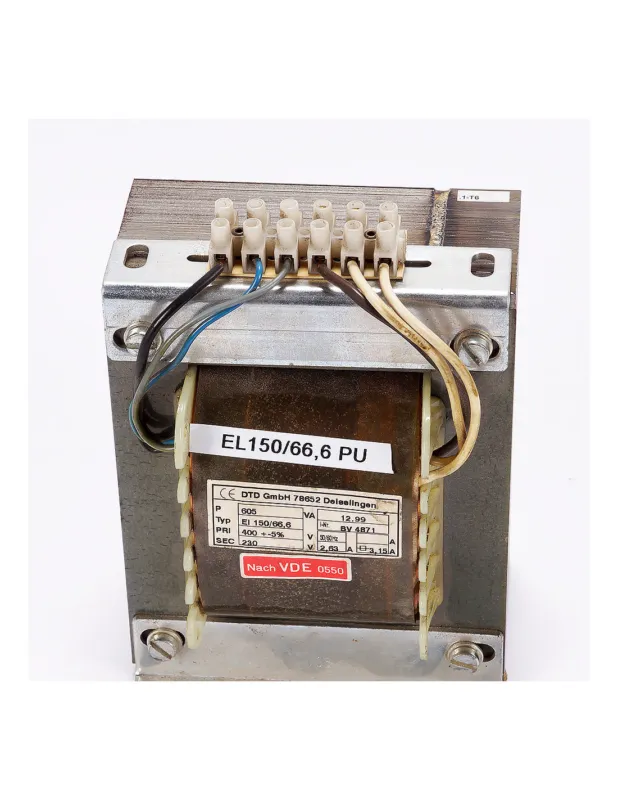

Transformator jednofazowy DTD GmbHEI150/66,6 (BV 4871)
Zastosowanie
Transformator separacyjny/sterowniczy do zasilania obwodów 230 V AC z sieci 400 V AC. Przeznaczony do montażu w szafach sterowniczych na płycie montażowej (uchwyt/kątownik).
Identyfikacja
-
Producent: DTD GmbH, 78652 Deißlingen (DE)
-
Oznaczenie producenta / nr: BV 4871
-
Typ rdzenia: EI 150/66,6
-
Norma: VDE 0550
-
Data produkcji: 12/99
-
Wykonanie mechaniczne: IP00, montaż na uchwycie/kątowniku (cztery otwory)
Parametry elektryczne
-
Liczba faz: 1
-
Częstotliwość: 50/60 Hz
-
Moc pozorna (S):605 VA
-
Wejście (PRI): 400 V AC ±5 %
-
Wyjście (SEC): 230 V AC
-
Prąd znamionowy wtórny: 2,63 A
-
Zalecany bezpiecznik wtórny: 3,15 A typ T (zwłoczny)wg tabliczki
-
Szacunkowy prąd pierwotny przy 400 V:1,5 A (605 VA / 400 V)
-
Dobór bezpiecznika pierwotnego: zwykle T 1,62 A
Budowa i przyłącza
-
Rdzeń blaszany typu EI150, uzwojenia miedziane
-
Wyprowadzenia uzwojeń w formie końcówek przewodowych zalanych masą na bocznych karkasach
-
Chłodzenie naturalne (transformator suchy)
-
Praca ciągła: ED 100 %
-
Uziemienie: zacisk/śruba PE do ramy/rdzenia (wymagane)
Uwagi eksploatacyjne i montaż
-
Zapewnić zabezpieczenie nadprądowe po stronie PRI i SEC oraz wykonać uziemienie ramy.
-
Montować w pozycji pionowej, z zapewnioną swobodną cyrkulacją powietrza.
-
Uwzględnić prąd rozruchowy (inrush)stosować bezpieczniki zwłoczne typu T.
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
